Инструкция может показаться объемной, но она структурирована и включает все необходимые шаги для установки и настройки утилиты XKeen на роутере Keenetic.

В процессе вам потребуется USB-накопитель, который будет использоваться как постоянное хранилище для компонентов системы.

Далее вы настроите сам роутер: установите необходимые компоненты, пропишете параметры DNS и выполните установку среды Entware. Через SSH-подключение вы установите утилиту XKeen.

Затем вы замените конфигурационные файлы Xray на персонализированные с учетом используемого VPN-сервера и ваших предпочтений. В завершение вы обновите ядро Xray до актуальной версии и запустите систему.

Инструкция сопровождается скриншотами и видео на каждом ключевом этапе. Следуйте ей последовательно и внимательно — это обеспечит стабильную и безопасную работу VPN.

Подготовка USB-накопителя

Для установки и работы утилиты XKeen необходимо подключить USB-накопитель к роутеру, на котором будет установлено необходимое ПО. Отключать его из роутера нельзя.

Форматирование USB-накопителя в EXT4

  1. Установите ExtFS for Mac:

    • Перейдите на официальный сайт Paragon Software.

    • Скачайте и установите приложение (доступна бесплатная пробная версия на 10 дней).

    • После установки перезагрузите Mac и предоставьте программе необходимые разрешения.

  2. Подключите USB-накопитель к компьютеру.

  3. Подготовьте накопитель:

    • В левой панели выберите USB-накопитель (не раздел, а сам диск).

    • Нажмите кнопку Стереть.

    • Выберите:

      • Имя: OPKG

      • Формат: EXTFS4

      • Схема: Схема разделов GUID

    • Нажмите Стереть.

Подготовка роутера Keenetic

Создание бэкапа

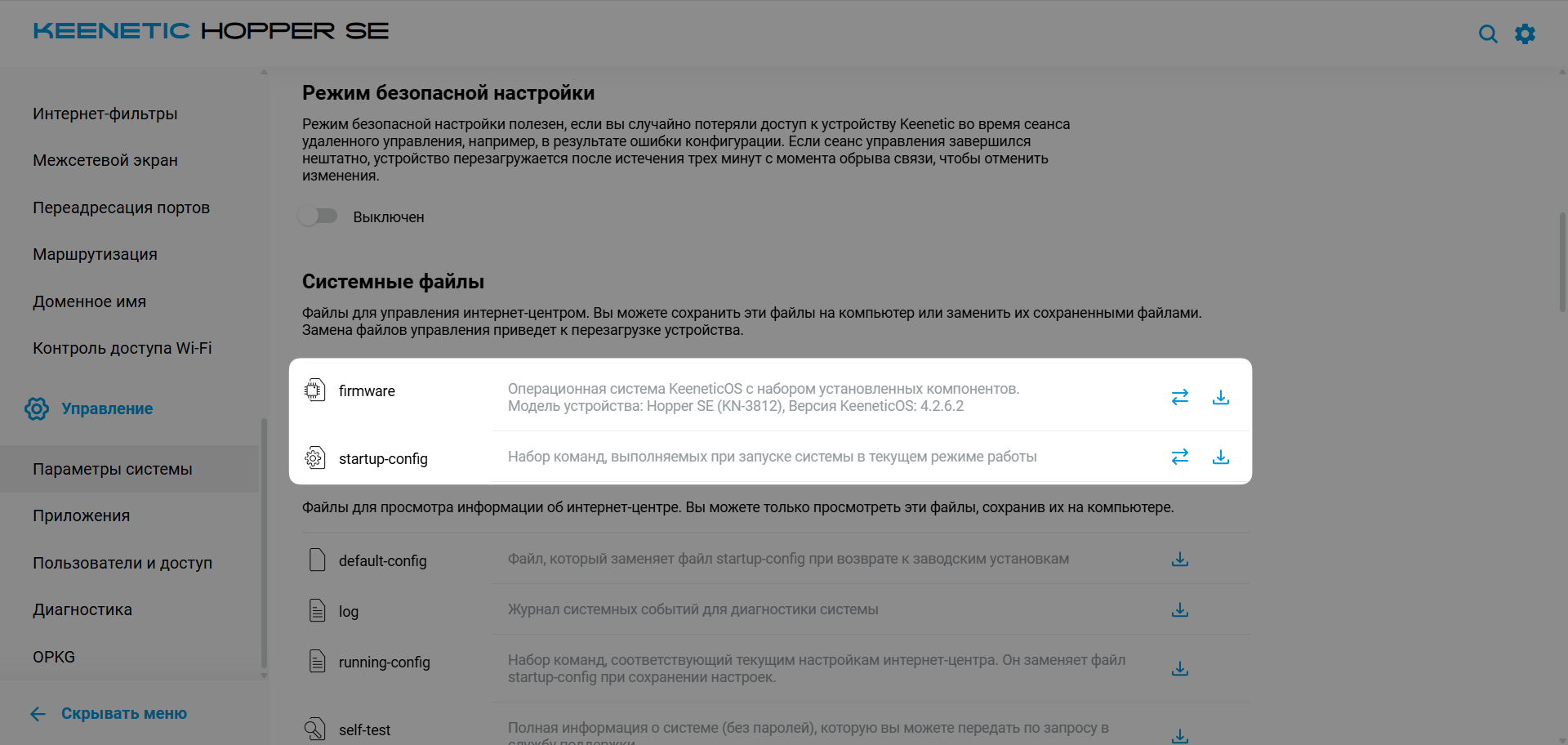

Перед установкой OPKG и XKeen рекомендуем сделать резервную копию прошивки и настроек роутера.

  1. Войдите в веб-интерфейс роутера. Стандартный адрес: 192.168.1.1 или my.keenetic.net. Подробнее см. на сайте производителя.

  2. Перейдите в Управление → Параметры системы.

  3. Скачайте файлы firmware и startup-config.

Установка необходимых компонентов

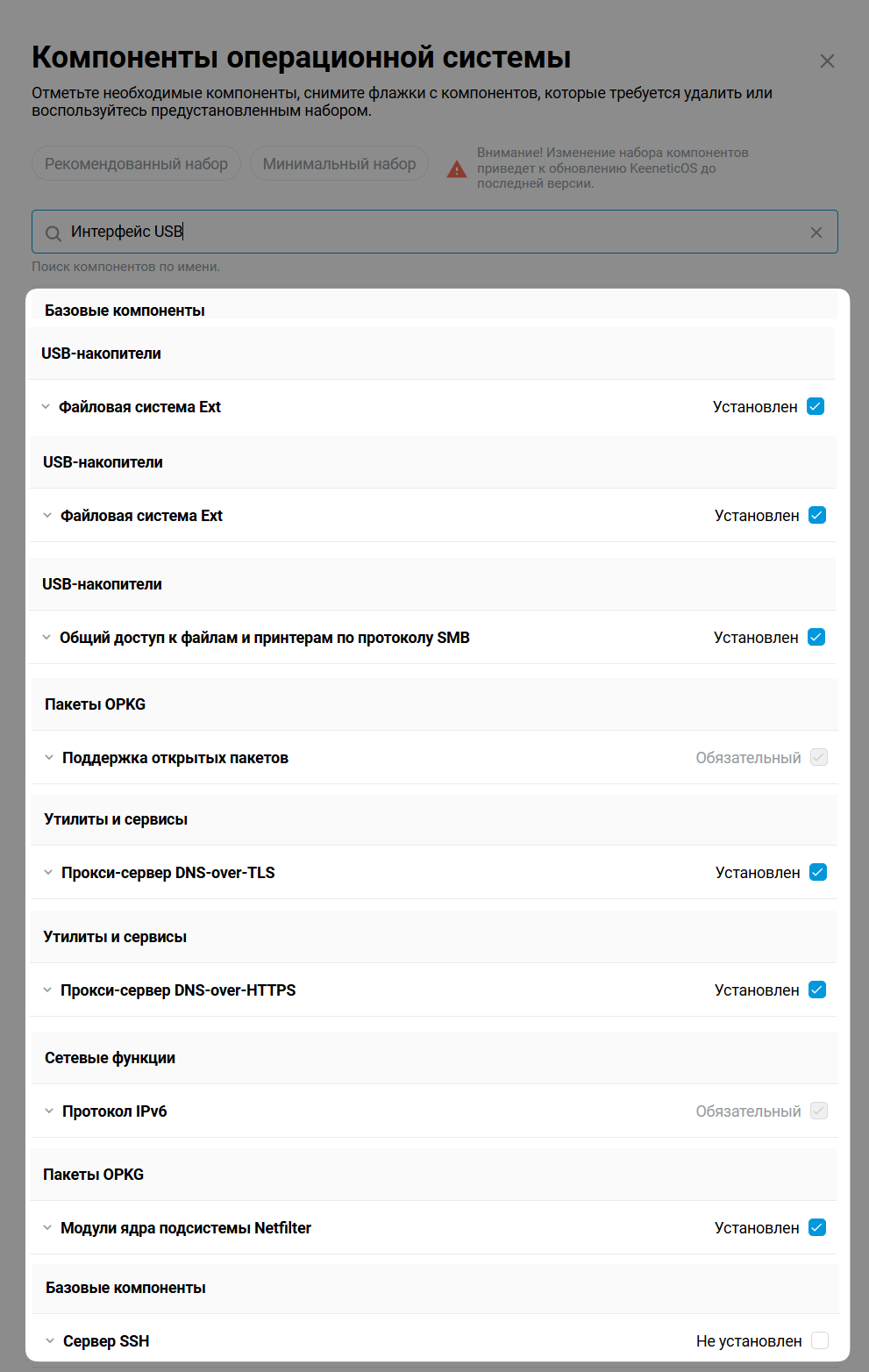

Далее установите необходимые компоненты Keenetic для работы утилиты XKeen.

  1. Подключите подготовленный USB-накопитель к роутеру.

  2. Выберите Управление → Параметры системы → Изменить набор компонентов и установите следующие компоненты:

    • Интерфейс USB

    • Файловая система Ext

    • Общий доступ к файлам и принтерам по протоколу SMB

    • Поддержка открытых пакетов

    • Прокси-сервер DNS-over-TLS

    • Прокси-сервер DNS-over-HTTPS

    • Протокол IPv6

    • Модули ядра подсистемы Netfilter

    Не устанавливайте компонент Сервер SSH, так как Entware использует собственный SSH-сервер. Если установлен — удалите.

Настройка DNS

Добавление DNS-записей

  1. Нажмите на шестеренку справа вверху страницы конфигуратора и выберите командную строку.

  2. Введите поочередно команды ниже.

    То есть в поле Command вводите dns-proxy, нажимаете Send request и так далее по одной строчке:

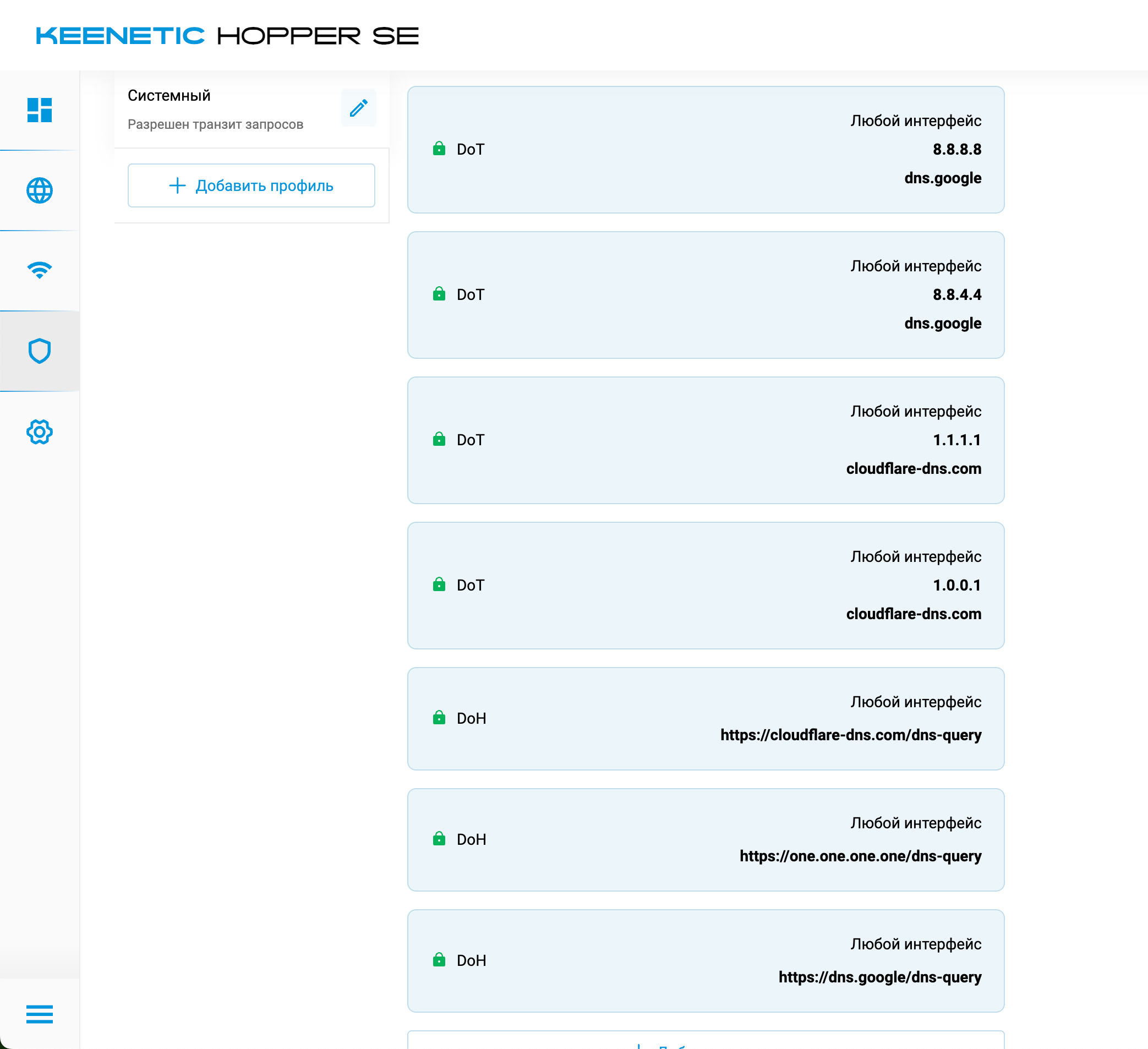

    Готовый список будет выглядеть примерно так:

  3. Перезагрузите роутер: Управление → Параметры системы → Перезагрузка системы → Перезагрузить.

Отключение DNS-провайдера и IPv6

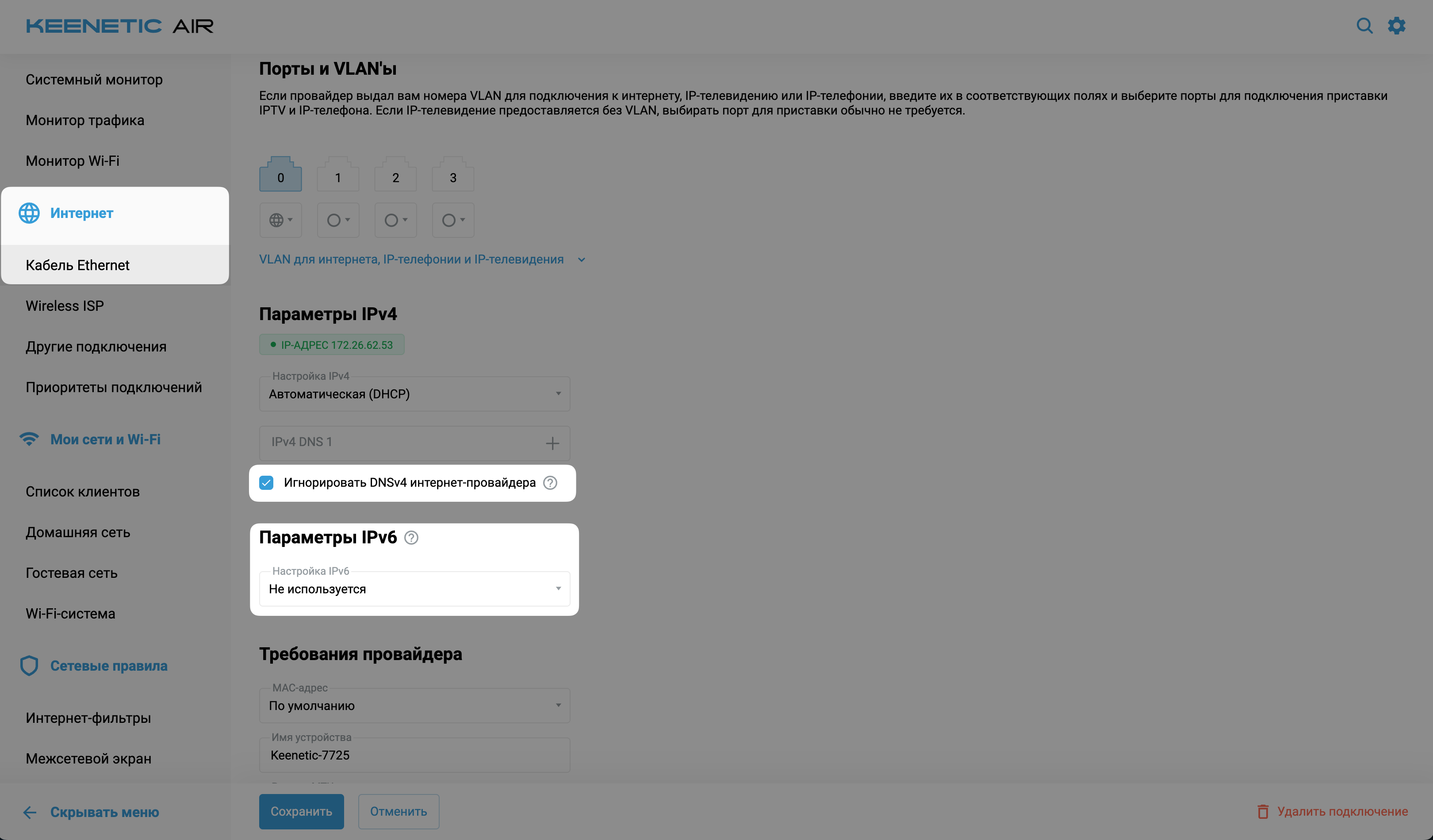

  1. Перейдите на страницу подключения к Интернету: раздел Интернет → Кабель Ethernet →  Подключения к интернету по Ethernet-кабелю → Порты и VLAN'ы.

  2. Включите параметр Игнорировать DNSv4 интернет-провайдера.

  3. Также переключите параметр IPv6 в режим Не используется.

После сохранения настроек вы автоматически переподключитесь к Интернету.

Перед тем как игнорировать DNS, предоставленный вашим провайдером, убедитесь, что в настройках отсутствуют доменные имена серверов, авторизующих ваше подключение. Подробнее см. на сайте производителя.

Настройка Keenetic для работы с XKeen

Настройка политики доступа в Интернет

Для корректной работы XKeen необходимо настроить маршрутизацию трафика через определенную политику доступа в Интернет на роутере Keenetic.

Политика доступа определяет, через какого провайдера или интернет-канал будет идти трафик: VPN или напрямую от провайдера. XKeen работает как прокси-клиент, который должен быть привязан к конкретной политике, чтобы ваши устройства могли использовать VPN.

  1. Создание политики XKeen:

    • В веб-интерфейсе роутера выберите Интернет → Приоритеты подключений → Политики доступа в интернет.

    • Создайте новую политику с названием XKeen.

    • При наличии нескольких провайдеров можно включить Многопутевую передачу для повышения надежности соединения.

    • Активируйте галочку для Ethernet-подключения.

    • Нажмите Сохранить.

  2. Назначение устройств для политики:

    • Выберите Приоритеты подключений → Применение политик.

    • Добавьте в созданную политику нужные устройства:

      • Клиент — отдельные устройства в вашей сети (ПК, смартфоны, ТВ). Список всех клиентов роутера см. тут.

      • Сеть — все устройства в определенном сегменте сети.

    • Нажмите Сохранить.

После настройки политики все устройства, добавленные в нее, будут использовать VPN XKeen для доступа к Интернету согласно настроенным правилам маршрутизации.

Перенос сервисов Keenetic с порта 443

Порт 443 обычно занят сервисами Keenetic и перенос позволяет избежать конфликта.

После переноса сервисы Keenetic, такие как KeenDNS, будут доступны по новому порту. Например, если вы перенесли сервисы с 443 на 8443, доступ к KeenDNS будет осуществляться по адресу xxxx.keenetic.link:8443.

Рекомендуемые порты для переноса: 5083, 5443, 8083, 8443 или 65083.

  1. Перейдите в раздел Управление → Пользователи и доступ.

  2. Найдите параметр Порт управления по HTTPS.

  3. Смените порт с 443 на 8443.

  4. Сохраните.

Установка Entware

Entware — это репозиторий программного обеспечения для устройств с ограниченными ресурсами, таких как роутеры Keenetic. Он позволяет устанавливать дополнительные приложения на внешний USB-накопитель, расширяя возможности роутера без изменения его основной прошивки. В контексте XKeen Entware необходим как основа для установки и работы программного обеспечения, включая сам XRay, библиотеки и утилиты для работы с ним.

Подготовка установочных файлов

  1. Скачайте архив установщика Entware, соответствующий вашей модели роутера.

    Справка по моделям роутера

    Для более новых моделей с KeeneticOS 4.0 и выше почти всегда следует использовать версию для aarch64, так как они используют более современные процессоры на архитектуре ARM.

    Для моделей с процессором aarch64 (используйте aarch64-installer.tar.gz):

    • Keenetic Peak (KN-2710)

    • Keenetic Ultra (KN-1811)

    • Keenetic Giga (KN-1012)

    • Keenetic Hopper (KN-3811)

    • Keenetic Hopper SE (KN-3812)

    Для моделей с процессором mipsel (используйте mipsel-installer.tar.gz):

    • Keenetic 4G (KN-1210/1211/1212)

    • Keenetic Omni (KN-1410/1411)

    • Keenetic Extra (KN-1710/1711/1713)

    • Keenetic Giga (KN-1010/1011)

    • Keenetic Ultra (KN-1810)

    • Keenetic Viva (KN-1910/1912/1913)

    • Keenetic Giant (KN-2610)

    • Keenetic Hero 4G (KN-2310/2311)

    • Keenetic Hopper (KN-3810)

    • Zyxel Keenetic II / III

    • Zyxel Keenetic Extra, Extra II

    • Zyxel Keenetic Giga II / III

    • Zyxel Keenetic Omni, Omni II

    • Zyxel Keenetic Viva

    • Zyxel Keenetic Ultra, Ultra II

    Для моделей с процессором mips (используйте mips-installer.tar.gz):

    • Keenetic Ultra SE (KN-2510)

    • Keenetic Giga SE (KN-2410)

    • Keenetic DSL (KN-2010)

    • Keenetic Skipper DSL (KN-2112)

    • Keenetic Duo (KN-2110)

    • Keenetic Hopper DSL (KN-3610)

    • Zyxel Keenetic DSL

    • Zyxel Keenetic LTE

    • Zyxel Keenetic VOX

  2. Создайте на отформатированном USB-накопителе папку install с помощью приложения Диски и принтеры в веб-конфигураторе.

  3. Поместите скачанный архив …tar.gz в папку install на USB-накопителе.

Установка Entware

  1. Перейдите в раздел OPKG.

  2. В поле Накопитель выберите USB-накопитель.

  3. Сценарий initrc должен оставаться пустым. В процессе завершения установки он будет автоматически изменен на /opt/etc/init.d/rc.unslung.

  4. Нажмите Сохранить.

  5. Подождите несколько минут, пока установятся все пакеты Entware [5/5]. Отследить процесс установки можно в системном журнале роутера.

Подключение к Entware через SSH

Использование Terminal

В macOS встроен терминал с поддержкой SSH, поэтому дополнительное ПО не требуется.

  1. Откройте Terminal (Терминал):

    • Нажмите Cmd+Space и введите Terminal.

    • Или выберите Finder → Программы → Утилиты → Терминал.

  2. Подключитесь к роутеру по SSH:

    Команды в терминал можно вставлять сочетанием клавиш Cmd+V.

    Вставьте команду и нажмите return (enter)

    После подключения по SSH у вас откроется окно терминала по управлению утилитой XKeen.

    Используйте порт 22, если не установлен компонент Сервер SSH. Если установлен — используйте порт 222.

  3. При первом подключении появится запрос о добавлении отпечатка ключа:

    The authenticity of host '192.168.1.1' can't be established. RSA key fingerprint is SHA256:... Are you sure you want to continue connecting (yes/no)?

    Введите yes и нажмите Enter.

  4. Введите пароль по умолчанию: keenetic

    Вы увидите информацию об оболочке BusyBox v1.37.0.

Смените пароль

  1. После этого выполните команду:

  2. Придумайте пароль. Например, его можно создать в генераторе паролей BlancVPN.

  3. Введите новый пароль дважды.

    • New password: введите новый пароль

    • Retype password: повторите пароль

    При вводе пароля символы не отображаются — это нормально. Просто вставьте или вводите пароль и нажмите Enter.

    Запомните или запишите данные логина (root) и новый пароль для будущих подключений.

Если что-то пошло не так, подключитесь по SSH заново.

Установка XKeen

Для установки XKeen выполните действия в терминале:

  1. Обновите список пакетов:

  2. Загрузите установочный скрипт XKeen:

  3. Сделайте скрипт исполняемым:

  4. Запустите установочный скрипт:

Во время установки вам потребуется выбрать компоненты и настроить расписание их автоматического обновления:

  1. Когда появится меню, выберите актуальную версию ядра: 1. 25.6.8.

  2. После этого выберите 1. Установить отсутствующие GeoSite.

  3. Затем выберите 1. Установить отсутствующие GeoIP.

  4. Включите обновление GeoFile: 1. Включить задачу.

  5. Задайте расписание обновлений (например, 1 → 23 → 30).

  6. Ядро Mihomo можно не устанавливать: 0. Нет.

Не закрывайте приложение терминала. После настройки файлов надо будет ввести еще одну команду.

Настройка Xray в XKeen

Необходимо заменить существующие файлы конфигурации на ваши персональные. XKeen требует настройки трех основных конфигурационных файлов, которые определяют работу Xray:

  1. 03_inbounds.json — определяет, как входящий трафик будет попадать в Xray.

  2. 04_outbounds.json — настраивает подключение к VPN-серверу.

  3. 05_routing.json — содержит правила маршрутизации трафика.

Получение файлов конфигураций для настройки XKeen

Настройка входящего трафика [inbounds]

Файл 03_inbounds.json определяет, как входящий трафик поступает в Xray для обработки. Это ключевой конфигурационный файл, который настраивает входные точки для трафика в системе XKeen.

Его достаточно скачать по ссылке.

Настройка подключения к VPN-серверу [outbounds]

Файл 04_outbounds.json определяет, куда и как XKeen будет направлять трафик после его обработки. То есть какой VPN-сервер будет подключен.

С помощью XKeen Config generator вы можете получить файлы outbounds.json по ключу доступа от BlancVPN или других VPN-провайдеров, из любой VLESS-ссылки или Base64-кода.

Ключ подписки можно получить в личном кабинете или Telegram-боте.

Получение ключа в личном кабинете

Авторизуйтесь в личном кабинете. Выберите локацию → V2Ray и скопируйте ключ доступа.

Получение ключа в Telegram

Откройте Telegram-бот. Введите команду /start, затем выберите Установить VPN → локация → V2Ray и скопируйте ключ.

  1. Откройте XKeen Config generator и вставьте ссылку на подписку BlancVPN

  2. Скачайте файл конфигурации 04_outbounds.json для нужной локации.

Настройка маршрутизации [routing]

Маршрутизация — ключевая функция XKeen, которая позволяет выборочно направлять трафик через VPN, напрямую через провайдера или блокировать его. Все настройки маршрутизации задаются в файле 05_routing.json.

С помощью веб-конфигуратора XKeen Routing generator вы можете легко создать и скачать файл с нужными правилами. Он позволяет настроить правила маршрутизации трафика для блокировки, например, рекламы, использования VPN для заблокированных ресурсов и прямого подключения.

Мы рекомендуем выбрать пресет VPN для сайтов из базы заблокированных. При необходимости вы можете настроить правила под себя с помощью готовых пресетов и параметров, а также вручную через поля доменов, IP и так далее. Для этого разверните расширенные настройки с помощью кнопки Ещё. Чтобы увидеть получившийся файл, нажмите Предпросмотр.

Скачайте файл маршрутизации.

Замена файлов

Замените все три файла 03_inbounds.json, 04_outbounds.json, 05_routing.json на полученные выше. Для этого через роутер откройте нужную папку на накопителе и загрузите файлы, после чего подтвердите замену.

  1. В веб-конфигураторе откройте USB-накопитель: Управление → Приложения → Диски и принтеры → ваш USB-накопитель.

  2. Перейдите в директорию OPKG/etc/xray/configs/.

  3. Загрузите файлы в эту директорию и замените существующие шаблоны на ваши.

При каждой следующей замене файлов 03_inbounds.json, 04_outbounds.json или 05_routing.json нужно перезапускать XKeen командой xkeen -restart, чтобы изменения вступили в силу.

Оптимизация

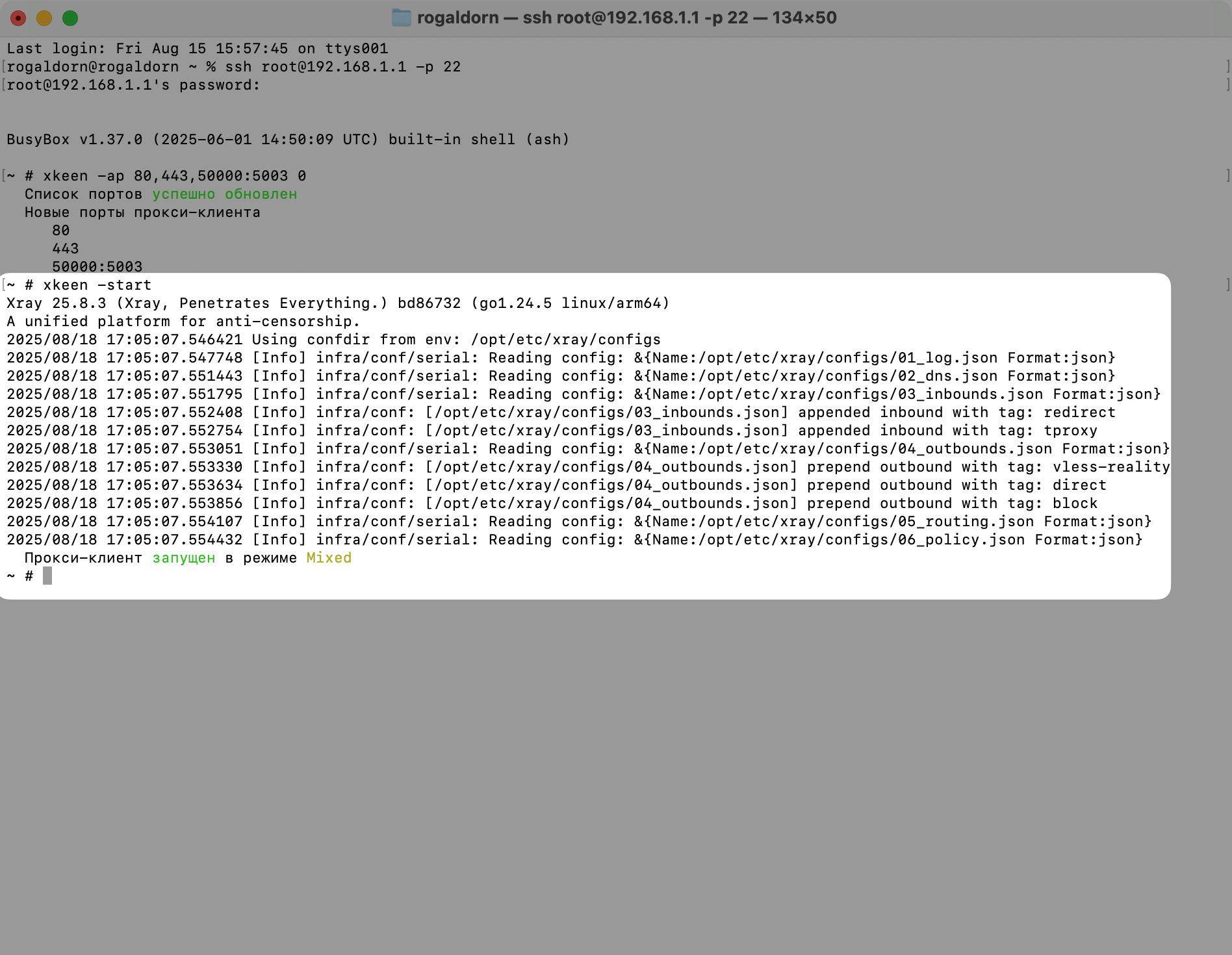

Для снижения нагрузки на процессор также ограничим работу XKeen портами 80, 443 и 50000:50030:

Выполните эту команду, чтобы ограничить работу портов:

После обновления портов XKeen автоматически запустится.

Готово! Теперь на вашем роутере настроен продвинутый VPN персонально под вас.

Если у вас возникнут какие-либо проблемы, свяжитесь с нашей службой поддержки или напишите в телеграм-чат сообщества. Мы всегда готовы помочь!
